تركيب طلمبة غاطسة وموتور غاطس في البير: العمق والكابل

تركيب الموتور الغاطس والطلمبة في البير (أو «تركيب موتور مياه» غاطس زي ما ناس كتير بتدوّر) مش بس إنك تربطهم في الماسورة وتنزّلهم. دليل Grundfos لطلمبات SP بيقول إن التركيب لازم يعمله شخص مؤهل، وإن قبله لازم تراجع 5 حاجات: حالة البير، وحالة المية، وعمق التركيب، والكهربا، ونوع الكابل. هنا بنمشي عليهم بالأرقام المكتوبة في بيانات المواتير والطلمبات اللي على الموقع، وفي دليل Grundfos لطلمبات SP وكتالوج Grundfos SP A, SP.

قبل التركيب: البير ومقاس الماتور

Grundfos بيطلب تعرف أقصى عمق للبير، ومستوى المية وهي نازلة وقت أقصى تصرف للطلمبة، وإن القطر الداخلي لماسورة البير يكون أكبر من الطلمبة والماتور. ولو البير جديد، لازم يتنضف من الرمل وبواقي الحفر الأول.

والقطر الفعلي للمواتير الجديدة عندنا: فانسان 95 مم للـ 4 بوصة، و142 للـ 6، و172 للـ 7، و192 للـ 8، و232 للـ 10 بوصة، وبولداب 143 و170 و191 و236 مم للـ 6 و7 و8 و10 بوصة. وطلمبات فانسان 4 بوصة أقصى قطرها 98 مم، والكابل بينزل جنبها.

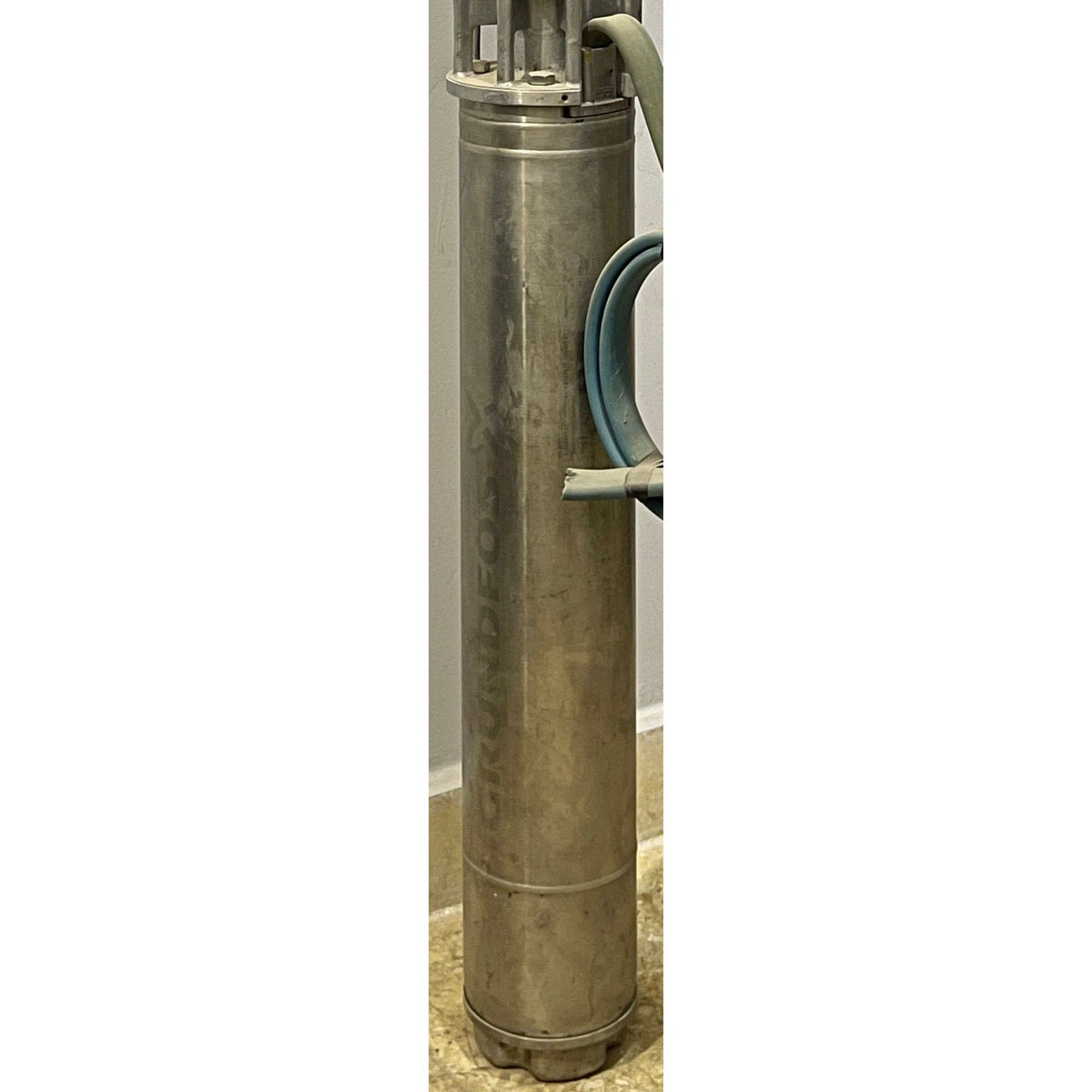

والماتور لازم يركب على الطلمبة في القدرة ومقاس الماتور والفلانشة (NEMA)، وده مشروح في الماتور ده يركب على الطلمبة دي؟. ولو الماتور Grundfos: الدليل بيقول إن ماتور MS6000 الجاي من المخزن يتراجع مستوى السائل اللي جواه قبل ما يتركب على الطلمبة، ومواتير MMS بتتملى بمية حنفية والماتور مايل بزاوية 45 درجة.

رأسي ولا أفقي؟ وعلى عمق قد إيه؟

طريقة التركيب مكتوبة في بيانات 16 ماتور بس: مواتير فانسان 4 بوصة (14 موديل) «رأسي، أو أفقي بقميص تبريد بس»، وFranklin 234 724 1621 المستعمل (M20) «رأسي أو أفقي»، وFranklin 263 615 5111 الجديد (M37، 125 حصان) «رأسي فقط». باقي المواتير الطريقة مش مكتوبة في بياناتها، فاسألنا بالكود قبل ما تركّبه نايم. ولو هتركّب أفقي، دليل Grundfos بيقول إن مخرج الطلمبة مايبقاش أبدًا تحت المستوى الأفقي، وإنها تتركب جوه قميص تبريد.

أما العمق: Grundfos بيقول الطلمبة تتركب على الأقل 1 متر تحت أوطى مستوى بتوصله المية وهي بتسحب، وإن قاع الماتور مايبقاش تحت بداية شبكة البير (الفلتر)، ولا في آخر 1.5 متر من قاع البير، ومدخل الطلمبة لازم يفضل مغمور طول التشغيل. وكتالوج Grundfos بيضيف: ماتشغّلش الطلمبة على محبس مقفول أكتر من 30 ثانية، وماتسيبهاش شغالة باستمرار على تصرف أقل من 0.1 من التصرف الاسمي، علشان الماتور يتبرد.

والتبريد مكتوب في بيانات مواتيرنا: أقل سرعة لمية التبريد 0.1 م/ث في بولداب، و0.2 أو 0.5 م/ث في فانسان من 6 لـ 10 بوصة، وأقصى حرارة للمية 50 °C لفانسان من 6 لـ 10 بوصة و30 °C لفانسان 4 بوصة وبولداب. ولو الماتور في خزان أو بير واسع، شوف قميص التبريد للموتور الغاطس.

الكابل البحري للموتور الغاطس: المقطع وأقصى طول

فيه كابلين: كابل الماتور اللي جاي معاه من المصنع، وكابل النزول (اللي بيتقال عليه الكابل البحري) اللي بيكمّل من وصلته لحد لوحة التشغيل فوق. كابل الماتور مكتوب مقطعه وطوله في بيانات مواتير فانسان 4 بوصة كده:

القدرة	الموديلات	مقطع كابل الماتور (مم²)	طوله
1 – 3 حصان، 3 فاز وسنجل فاز	8	3×1.5 + 1.5	1.7 متر
4 و5.5 حصان، 3 فاز	2	3×1.5 + 1.5	2 متر
4 و5.5 حصان، سنجل فاز	2	3×2.5 + 2.5	2 متر
7.5 و10 حصان، 3 فاز	2	3×2.5 + 2.5	2.5 متر

ومواتير فانسان من 6 بوصة وطالع وكل مواتير بولداب (170 ماتور) مكتوب في صفحة كل واحد مقطع الكابل حسب طريقة التشغيل، والستار-دلتا محتاج كابلين بدل كابل واحد (ستار دلتا ولا تشغيل مباشر؟). وكل المواتير في قسم المواتير الغاطسة، والطلمبات في طلمبات الأعماق.

كابل النزول: مقطعه بيكبر كل ما الكابل يطول أو تيار الماتور يزيد. كتالوج Grundfos بيدّي أقصى طول من اللوحة للماتور في التشغيل المباشر على أساس فقد جهد 3% ومية لحد 30 °C، ودي أرقامه (على 3×400 V) لمواتير Grundfos 4 بوصة اللي في المخزن وتيارها المكتوب هو نفس تيار الجدول:

الماتور (من المخزن)	القدرة	التيار	1.5 مم²	2.5 مم²	4 مم²	6 مم²
Grundfos MS 402 (M35)	1.5 حصان · 1.1 kW	3.4 A	169 متر	281 متر	448 متر	668 متر
Grundfos MS 402 (M09 وM32)	3 حصان · 2.2 kW	5.5 A	92 متر	153 متر	244 متر	364 متر
Grundfos MS 4000 (M03)	5.5 حصان · 4 kW	9.6 A	54 متر	90 متر	143 متر	214 متر
Grundfos MS 4000RE (M07)	7.5 حصان · 5.5 kW	13 A	39 متر	66 متر	104 متر	156 متر

مثال: ماتور 3 حصان (M09) واللوحة على بعد 200 متر: الـ 2.5 مم² أقصاه 153 متر، فمحتاج 4 مم² (أقصاه 244 متر). وقواعد Grundfos للجدول: لو التشغيل ستار-دلتا الطول ينفع يبقى 1.73 مرة اللي في الجدول، ولو تيار التشغيل أقل من التيار الكامل بـ 10% الكابل ينفع يطول 10%، وتكبير المقطع بيقلل الفقد لو البير يسمح والطلمبة شغالة ساعات طويلة. ومثال Grundfos نفسها: ماتور MMS 8000 قدرة 45 kW وتياره 96.5 A (زي M24 وM23 عندنا) على كابل 200 متر: الاختيار بين 3×150 و3×185 مم²، والـ 185 بيوفّر 564 كيلووات ساعة في السنة لو الطلمبة شغالة 4,000 ساعة.

لو هتطوّل الكابل: دليل Grundfos بيقول إن الوصلة الكويسة أساسية لشغل الطلمبة، وبيستخدم طقم وصلة حراري (heat shrink): يتأكد الأول إن الكابلين سليمين، ويقص أطراف كابل الماتور بأطوال متدرجة، وفي السنجل فاز يطابق الألوان. وبعد كده الكابل يتربط في الماسورة كل شوية بأربطة أو شريط عازل للمية، والوصلة نفسها تتربط من فوقها ومن تحتها.

بعد التركيب: اتجاه الدوران والتيار والعزل

في الماتور الـ 3 فاز، Grundfos بيقول شغّل الطلمبة وشوف كمية المية والضغط، وبعدين اقفلها وبدّل أي فازتين، وشغّل تاني وقارن: الطريقة اللي بتدي ضغط أعلى ومية أكتر هي الصح. وماتشغّلش الطلمبة والمحبس مقفول. وعدم اتزان التيار بين الفازات مايزيدش عن 5%، والجهد والماتور شغال يفضل في حدود ±10% من المكتوب على اللوحة؛ وبيانات مواتيرنا: فانسان 3 فاز ±10% وبولداب ±5%. وجدول العزل في الدليل: ماتور جديد من غير كابل 200 ميجا أوم على الأقل، وماتور جديد في البير 20 على الأقل.

وأقصى مرات تشغيل في الساعة مكتوبة في صفحة كل ماتور (من 10 لـ 20 في مواتير فانسان 6 بوصة وطالع وبولداب)، والتفاصيل في جهاز حماية موتور المياه الغاطس وضوابط الكهرباء. والضمان عندنا (ضمان سنة على الجديد وضمان ٦ شهور على المستعمل) بشرط مراجعة ضوابط الكهرباء، ومش بيشمل سوء التركيب (شروط الضمان).

والمواتير والطلمبات اللي بنبيعها: توصيل لكل مصر وتركيب في البير — اسألنا على التفاصيل على واتساب.

كلّمنا أو ابعتلنا على واتساب على 011 5552 4714، أو تعالى المخزن: المسابك، أمام فيلا النائب محمود مرجان، الوراق، الجيزة. مواعيدنا من السبت للخميس من 11:00 الصبح لحد 11:00 بالليل، والجمعة إجازة.

أسئلة شائعة

إزاي أطوّل كابل الطلمبة الغاطسة؟

بوصلة معزولة ضد المية زي ما Grundfos بيوصف (طقم وصلة حراري، والأطراف متدرجة، والوصلة مربوطة من فوق ومن تحت)، وبمقطع يكفي الطول كله: شوف أقصى طول لكل مقطع في الجدول فوق.

الطلمبة الغاطسة تنزل على عمق قد إيه؟

على حسب البير: Grundfos بيقول على الأقل 1 متر تحت أوطى مستوى للمية وقت السحب، ومش في آخر 1.5 متر من القاع. ولو مش عارف مستوى المية، ابعتلنا عمق البير والتصرف على واتساب.

ينفع أركّب الموتور الغاطس نايم؟

لو بياناته بتقول كده، وبقميص تبريد: مواتير فانسان 4 بوصة «رأسي، أو أفقي بقميص تبريد بس». ولو مش مكتوب، اسألنا بالكود.
