«ستار دلتا ولا تشغيل مباشر؟» سؤال بيتسأل كتير قبل ما تعمل لوحة التشغيل للموتور الغاطس. الإجابة مش رأي: طريقة التشغيل المسموح بيها مكتوبة في بيانات كل ماتور، ومعاها الكابل. في المقال ده بنوريك المكتوب في الموديلات اللي عندنا: 185 ماتور من 224 مكتوب فيهم طريقة التشغيل، و193 ماتور مكتوب فيهم الكابل.
يعني إيه مباشر (DOL) وستار-دلتا (Y-Δ)؟
- التشغيل المباشر (DOL): الماتور بياخد الجهد الكامل من أول لحظة. اللوحة أبسط، والكابل 3 أسلاك للقوى.
- ستار-دلتا (Y-Δ): الماتور بيبدأ على وصلة «ستار» وبعدين بيتحول لـ «دلتا»، والهدف إن تيار البدء يقل. الطريقة دي محتاجة 6 أطراف من الماتور، وعلشان كده الكابل المكتوب ليها في بيانات فانسان كابلين (زي «3×2.5+3×2.5»).
الماتور نفسه هو اللي بيحدد ينفع على أنهي طريقة. فيه مواتير مكتوب فيها «مباشر أو ستار-دلتا»، يعني الاتنين، وفيه مواتير مكتوب فيها طريقة واحدة بس.
طريقة التشغيل المكتوبة في المواتير الجديدة
ده تقسيم الـ 184 ماتور جديد من فانسان وبولداب حسب المكتوب في بياناتهم:
| الماركة | المقاس | القدرات | الموديلات | طريقة التشغيل المكتوبة |
|---|---|---|---|---|
| Vansan | 4 بوصة | 1 – 10 حصان | 14 | مش مكتوبة |
| Vansan | 6 و7 و8 بوصة | 5.5 – 150 حصان | 93 | مباشر أو ستار-دلتا |
| Vansan | 10 بوصة | 110 – 225 حصان | 16 | مباشر أو ستار-دلتا |
| Vansan | 10 بوصة | 225 – 300 حصان | 6 | ستار-دلتا |
| Poldap | 6 بوصة | 10 – 15 حصان | 5 | مباشر |
| Poldap | 6 بوصة | 20 – 50 حصان | 14 | ستار-دلتا |
| Poldap | 7 و8 و10 بوصة | 30 – 250 حصان | 36 | ستار-دلتا |
- فانسان 6 و7 و8 و10 بوصة: مباشر أو ستار-دلتا، ما عدا 225 حصان الستانلس و250 و300 حصان، دول ستار-دلتا بس. وموديل 225 حصان الزهر (VSM 10/225) مكتوب فيه الاتنين.
- بولداب: مباشر في الـ 10 والـ 15 حصان بس، ومن 20 حصان وطالع ستار-دلتا.
- فانسان 4 بوصة: طريقة التشغيل مش مكتوبة في بياناتها، والمكتوب هو كابل الماتور وطوله من المصنع.
الكابل المكتوب لكل طريقة
في مواتير الـ 6 بوصة وطالع، البيانات بتكتب مقطع الكابل للتشغيل المباشر (DOL) وللستار-دلتا (Y-Δ). أمثلة من الموديلات:
| الماتور | القدرة | طريقة التشغيل | الكابل المكتوب في البيانات |
|---|---|---|---|
| Vansan VSM OF 04/10T | 10 حصان | مش مكتوبة | 3×2.5 + 2.5 · طول الكابل 2.5 m |
| Vansan VSM 6/10 | 10 حصان | مباشر أو ستار-دلتا | DOL 3×2.5 · Y-Δ 3×2.5+3×2.5 mm² |
| Poldap HPL 610 | 10 حصان | مباشر | DOL 3×1×2.5 · Y-Δ 3×2×2.5 mm² |
| Poldap HPL 620 | 20 حصان | ستار-دلتا | DOL 3×1×4 · Y-Δ 3×2×2.5 mm² |
| Vansan VSM 8/60 | 60 حصان | مباشر أو ستار-دلتا | DOL 3×16 · Y-Δ 3×10+3×10 mm² |
| Poldap HPL 850 | 50 حصان | ستار-دلتا | DOL 3×1×10 · Y-Δ 3×2×10 mm² |
| Vansan VSM 10/225 | 225 حصان | مباشر أو ستار-دلتا | DOL 3×35 · Y-Δ 3×35+3×35 mm² |
| Vansan VSM 10/300 | 300 حصان | ستار-دلتا | Y-Δ 3×35+3×35 mm² |
لاحظ إن الستار-دلتا في فانسان مكتوب له كابلين، وبولداب بيكتب الكابل بطريقة تانية (زي «3×1×2.5» للمباشر و«3×2×2.5» للستار-دلتا في HPL 610)، والمقطع بيكبر مع القدرة. ده الكابل المكتوب في بيانات الماتور؛ أما كابل النزول للبير فطوله بيفرق، فاسألنا قبل ما تختار المقطع لو المسافة طويلة.
المواتير المستعملة: اقرا اللوحة بتاعة الماتور
في المخزن 15 ماتور مكتوب فيهم طريقة التشغيل:
| الماتور (من المخزن) | القدرة | طريقة التشغيل |
|---|---|---|
| Grundfos MS 4000 | 5.5 حصان | مباشر (DOL) |
| Grundfos MS 4000RE | 7.5 حصان | مباشر (DOL) |
| Grundfos MS 402 | 3 حصان | مباشر (DOL) |
| Grundfos MS 402 | 1.5 حصان | مباشر (DOL) |
| Grundfos MS 402 | 1.5 حصان | مباشر (DOL) |
| Grundfos MMS 8000 | 60 حصان | مباشر (DOL) |
| Caprari MAC850-8 | 50 حصان | مباشر (DOL) على 400 V |
| Oddesse po-mo8.4C-30 | 40 حصان | مباشر (DOL) |
| Grundfos MS6000 T40 | 25 حصان | ستار / دلتا (SD) |
| Grundfos MS6000 T40 | 25 حصان | مباشر (DOL) |
| Oddesse po-mo6.4C-13 | 17.5 حصان | مباشر (DOL) |
| Grundfos MS 402 | 3 حصان | مباشر (DOL) |
| Grundfos MS 402 | 1.5 حصان | مباشر (DOL) |
| Franklin 263 615 5111 | 125 حصان | مباشر (DOL) |
| KSB UMA 150D | 10.5 kW | مباشر أو نجمة/دلتا |

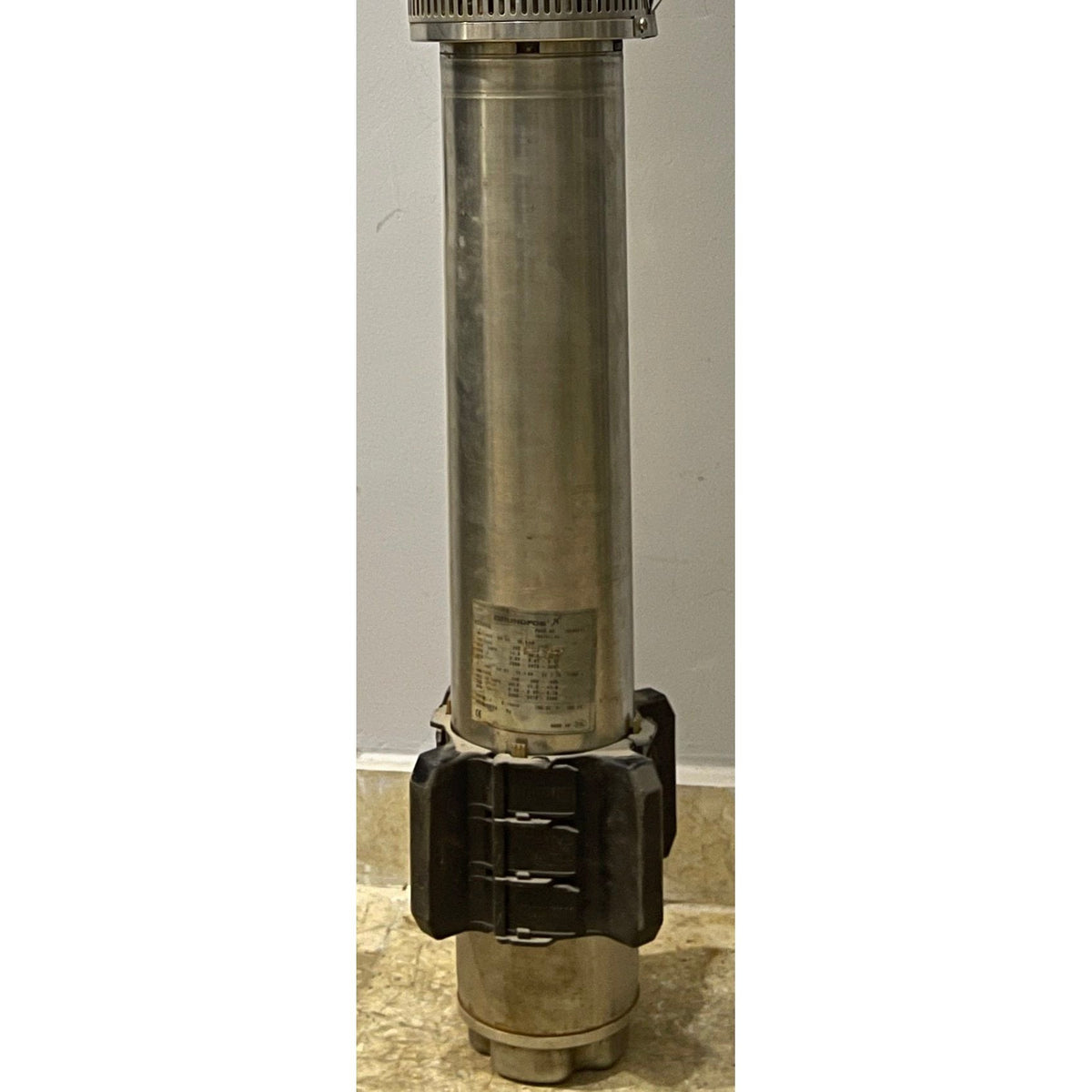

خد بالك: Grundfos MS6000 T40 وGrundfos MS6000 T40 نفس الموديل ونفس القدرة (25 حصان)، بس واحد مكتوب عليه ستار / دلتا والتاني مباشر. يعني ماتعتمدش على اسم الموديل، اسأل على القطعة نفسها بالكود.
قبل ما تعمل لوحة التشغيل
- شوف طريقة التشغيل المكتوبة في صفحة الماتور: لو «ستار-دلتا» بس، يبقى اللوحة لازم تكون ستار-دلتا.
- لو الماتور «مباشر أو ستار-دلتا»، الاختيار بيرجع للوحة والكهربا عندك.
- الكابل لازم يكون على الطريقة اللي هتشغل بيها، بالمقطع المكتوب في بيانات الماتور.
- لوحة التشغيل نفسها مش من المنتجات اللي على الموقع.
ومراجعة ضوابط الكهربا قبل التشغيل شرط للضمان: الجديد عليه ضمان سنة، والمستعمل عليه ضمان ٦ شهور، بشرط مراجعة ضوابط الكهرباء (شروط الضمان). وتقدر تقرا أكتر في جهاز حماية موتور المياه الغاطس وضوابط الكهرباء قبل التشغيل.
أسئلة شائعة
ستار دلتا ولا مباشر أحسن للموتور الغاطس؟
اللي يحدد هو المكتوب في بيانات الماتور. لو الماتور بيقبل الاتنين، ستار-دلتا بتقلل تيار البدء، بس محتاجة لوحة ستار-دلتا والكابل المكتوب ليها في بيانات الماتور.
الموتور الغاطس 4 بوصة ينفع ستار دلتا؟
مواتير فانسان 4 بوصة طريقة التشغيل مش مكتوبة في بياناتها، والكابل بتاعها كابل واحد. والمواتير الـ 4 بوصة المستعملة اللي مكتوب فيها طريقة التشغيل (جراندفوس MS 402 وMS 4000) مكتوب عليها مباشر (DOL).
كل المواتير الكبيرة ستار دلتا؟
لأ. أغلب مواتير فانسان الكبيرة مكتوب فيها مباشر أو ستار-دلتا، واللي ستار-دلتا بس هما 225 حصان الستانلس و250 و300 حصان. وشوف كل المواتير الغاطسة.
