لو بتدوّر على مواتير فرانكلين 4 بوصة المستعملة، عندنا في المخزن 11 ماتور Franklin مستعمل، كلهم مقاس 4 بوصة و3 فاز، من 1 لـ 4 حصان. وعندنا كمان ماتور فرانكلين جديد مقاس 8 بوصة 125 حصان. في المقال ده هتلاقي كل ماتور بالكود بتاعه، ومواصفاته المكتوبة، والطلمبة اللي متركب عليها دلوقتي، والطلمبات الجديدة اللي تناسبه حسب البيانات.
مواتير فرانكلين المستعملة حسب القدرة
- موتور غاطس 1 حصان: 1 — 234 363 3016 (M16)
- موتور غاطس 1.5 حصان: 3 — 234 524 1616 (M19)، 234 724 1621 (M20)، 234 524 1616 (M34)
- موتور غاطس 2 حصان: 1 — 234 525 1616 (M33)
- موتور غاطس 3 حصان: 4 — Super Stainless 3~ (M04)، Super Stainless 3~ (M11)، Super Stainless 3~ (M12)، Super Stainless 3~ (M21)
- موتور غاطس 4 حصان: 2 — 234 764 3421 (M30)، 234 591 3401 (M31)
وفي 8 منهم، المواصفات اللي في صفحة الماتور متراجعة كمان على كتالوجات Franklin Electric. والـ 11 ماتور المستعملين دول مستعمل استيراد، وكل ماتور بيتكشف ويتقاس بالأجهزة قبل البيع. وكل المستعمل في قسم المستعمل، وكل فرانكلين في قسم فرانكلين.
المواصفات المكتوبة لكل ماتور
| الماتور (الكود) | القدرة | التيار | الجهد | الخامة المكتوبة | بلد الصنع المكتوب |
|---|---|---|---|---|---|
| 234 363 3016 (M16) | 1 حصان · 0.75 kW | 2.1 A | Y 3×380 V | مش مكتوبة | ألمانية |
| 234 524 1616 (M19) | 1.5 حصان · 1.1 kW | 3 A | Y 3×380 V (60 Hz عند 460 V) | ستانلس ستيل | ألمانية |
| 234 724 1621 (M20) | 1.5 حصان · 1.1 kW | 2.8 A | 3×380–415 V | ستانلس AISI 304 | ألمانية |
| 234 524 1616 (M34) | 1.5 حصان · 1.1 kW | 3 A | Y 3×380 V (60 Hz عند 460 V) | ستانلس ستيل | ألمانية |
| 234 525 1616 (M33) | 2 حصان · 1.5 kW | 3.9 A | Y 3×380 V | ستانلس ستيل | ألمانية |

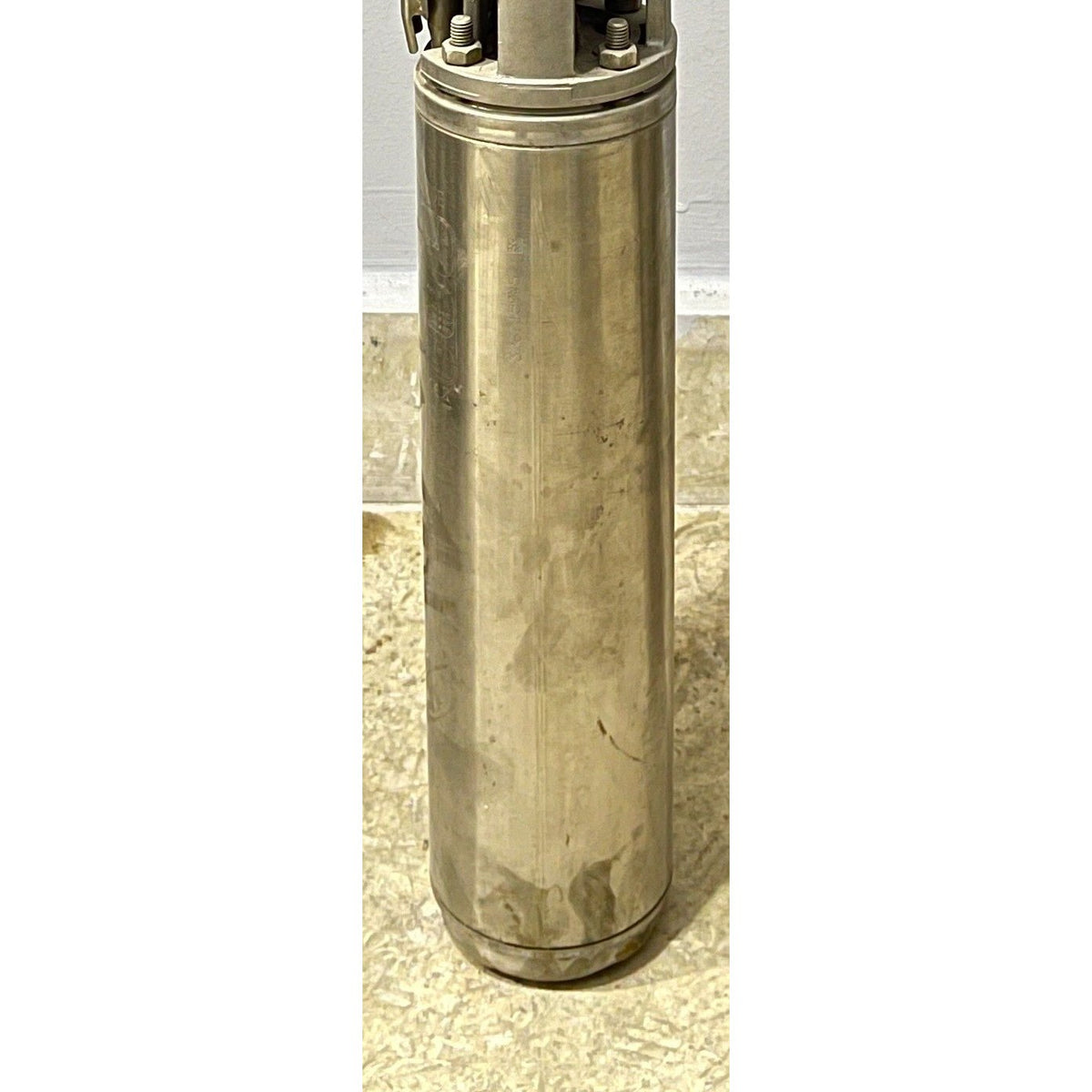

| Super Stainless 3~ (M04) | 3 حصان · 2.2 kW | 5.5 A | 380–415 V | ستانلس AISI 304 | تشيكية |
| Super Stainless 3~ (M11) | 3 حصان · 2.2 kW | 5.5 A | 380–415 V | ستانلس AISI 304 | ألمانية |
| Super Stainless 3~ (M12) | 3 حصان · 2.2 kW | 5.5 A | 380–415 V | ستانلس AISI 304 | تشيكية |
| Super Stainless 3~ (M21) | 3 حصان · 2.2 kW | 5.5 A | 380–415 V | ستانلس AISI 304 | تشيكية |
| 234 764 3421 (M30) | 4 حصان · 3 kW | 7.5 A | 380–415 V | ستانلس AISI 304 | إيطالية |
| 234 591 3401 (M31) | 4 حصان · 3 kW | 7.5 A | 380–415 V | مش مكتوبة | ألمانية |
اللي مشترك بينهم كلهم: أقصى حرارة للمية 30 °C، وللمياه العذبة فقط. والـ 7 مواتير اللي مكتوب فيهم عدد مرات التشغيل، مكتوب 20 مرة في الساعة. والـ 8 اللي مكتوب فيهم أقل سرعة لمية التبريد، مكتوب 0.08 م/ث (اقرا قميص التبريد للموتور الغاطس).
الحمل المحوري (axial load) بيبدأ من 1.5 kN في 234 363 3016 الـ 1 حصان، ويوصل 6.5 kN في 234 764 3421 و234 591 3401 الـ 4 حصان. والـ 4 مواتير Super Stainless 3~ كلهم 3 حصان وستانلس AISI 304.
متركبة على إيه؟ والطلمبات اللي تناسبها
كل المواتير دي متركبة دلوقتي في أطقم مع طلمبات. وكل قطعة ممكن تتباع لوحدها أو الطقم كامل:
| الماتور | متركب دلوقتي مع | طلمبات جديدة مناسبة حسب البيانات |
|---|---|---|
| 234 363 3016 (M16) | Lowara 4GS07 (طقم S16) | الفلانشة مش مكتوبة، اتأكد من التركيب |
| 234 524 1616 (M19) | طلمبة مش على الموقع (طقم S19) | 4 طلمبات (فلانشة NEMA 4") |
| 234 724 1621 (M20) | Pleuger NB418-16 (طقم S20) | 4 طلمبات (فلانشة NEMA 4") |
| 234 524 1616 (M34) | Nocchi SCM 4 PLUS 150/64 (طقم S34) | 4 طلمبات (فلانشة NEMA 4") |
| 234 525 1616 (M33) | Pleuger NB425-17 (طقم S33) | الفلانشة مش مكتوبة، اتأكد من التركيب |
| Super Stainless 3~ (M04) | Ebara 4N7A-12 (طقم S04) | 8 طلمبات (فلانشة NEMA 4") |
| Super Stainless 3~ (M11) | Franklin 250/78 (طقم S11) | 8 طلمبات (فلانشة NEMA 4") |
| Super Stainless 3~ (M12) | Grundfos SP 8A-12 (طقم S12) | 8 طلمبات (فلانشة NEMA 4") |
| Super Stainless 3~ (M21) | Pleuger NB425-21 (طقم S21) | 8 طلمبات (فلانشة NEMA 4") |
| 234 764 3421 (M30) | OSNA UP-B 8/18 (طقم S30) | 14 طلمبة (فلانشة NEMA 4") |
| 234 591 3401 (M31) | Lowara 0795 0662 (طقم S31) | الفلانشة مش مكتوبة، اتأكد من التركيب |
«مناسبة حسب البيانات» يعني قدرة الماتور تكفي الطلمبة والفلانشة NEMA 4" مطابقة. أمثلة من الطلمبات الجديدة اللي محتاجة نفس القدرة بالظبط:
- Super Stainless 3~ (3 حصان): VSP SN 4008/13، VSP SN 4012/10، VSP SN 4016/07. وشوف كل طلمبات 3 حصان.
- 234 724 1621 (1.5 حصان): VSP SN 4008/06 وVSP SN 4005/12. وشوف كل طلمبات 1.5 حصان.
- 234 764 3421 (4 حصان): VSP SN 4016/10، VSP SN 4012/14، VSP SN 4008/17. وشوف كل طلمبات 4 حصان.
والـ 3 مواتير اللي فلانشتهم مش مكتوبة، اتأكد من التركيب قبل ما تختار طلمبة. التفاصيل في مقال فلانشة NEMA ومقاس الماتور. وعندنا كمان طلمبة Franklin 250/78 مستعملة، الماتور المناسب ليها 3 حصان، ومتركبة دلوقتي على Super Stainless 3~ (M11).
فرانكلين 125 حصان جديد (8 بوصة)
غير المستعمل، عندنا Franklin 263 615 5111 جديد من المخزن: 93 kW (125 حصان)، والتيار 183 A، والكفاءة 87.8%، والجهد 3×380–415 V (60 Hz عند 460 V). فلانشته NEMA 8"، وطوله 1,740 مم، والحمل المحوري 45 kN.
- طريقة التشغيل: مباشر (DOL)، والتركيب: رأسي فقط.
- أقصى حرارة للمية 30 °C، وأقل سرعة لمية التبريد 0.5 م/ث، وعدد مرات التشغيل 10 مرات في الساعة.
- الخامة المكتوبة: Sand Fighter SiC · ستانلس 304، ومكتوب في بياناته إنه بيتلف (rewindable).
- البيانات بتقول إنه مناسب لـ 45 طلمبة جديدة من فانسان وبولداب مقاس 7 و8 و10 بوصة، منهم 11 محتاجين 125 حصان بالظبط (طلمبات 125 حصان).
شوف كمان مواتير 125 حصان. والسعر عند الطلب بكود القطعة M37.
أسئلة شائعة
مواتير فرانكلين المستعملة بكام؟
السعر عند الطلب: ابعتلنا كود القطعة (زي M04 أو M30) على واتساب. الجديد عليه ضمان سنة، والمستعمل عليه ضمان ٦ شهور، بشرط مراجعة ضوابط الكهرباء (شروط الضمان).
ينفع آخد الماتور من غير الطلمبة اللي متركب عليها؟
أيوه، كل قطعة ممكن تتباع لوحدها أو الطقم كامل.
فيه موتور فرانكلين سنجل فاز 220 فولت؟
لأ، كل مواتير فرانكلين اللي عندنا 3 فاز. لو محتاج سنجل فاز اقرا موتور غاطس سنجل فاز 220 فولت.
ماتور فرانكلين يركب على طلمبة فانسان؟
لو فلانشته NEMA 4" والقدرة مطابقة، أيوه حسب البيانات. مثلاً Super Stainless 3~ مناسب لـ VSP SN 4008/13.
